高壓交連PE電纜終端接頭處理

自備工具 : 1.電纜刀。2.剪刀。3.電工鉗。4.斜口鉗。5.鋼尺(60公分)。6.鋼尺(15公分)。7.電纜絕緣體剝離器，500MCM 及 #1 各1支，下刀深度在練習時要調整好(不可傷到絕緣體，內半導體要刮除)。8.鋼鋸及備用鋸片。

自備材料 : 1.白色記號膠帶。2.矽脂膏(現場有提供，但量很少)。3.手術用白色薄手套3雙(塗抹矽脂膏用)。4.白細布(30X30公分)約8塊(擦拭多餘矽脂膏及保護施工完成之電纜，清潔工作完成之電纜)。5.500MCM電纜拆下之遮蔽銅線(長約1公尺，捲成約4公分圓型狀8卷，製作、綁紮遮蔽銅線用，考場提供為 #1 電纜所拆下之遮蔽銅線，較細易斷，所以最好自備)。

因各考場所使用之材料採購，供應商不同，故施工尺寸也會略有不同，故寄發准考通知單時，會附上一張施工尺寸表，請依各表尺寸施工 ，以下所提供流程尺寸請自行修改。

上圖 : 與準考通知單寄發，第3、4站施工尺寸表

試題一 : 25KV 1/C 500MCM交連PE電纜預鑄型屋外終端接頭處理

上圖 : 第三站試題一尺寸圖，實際尺寸，請依各考場提供尺寸表自行修改(圖片來源 : 台電高訓中心)

上圖 : 第三站試題一，材料(圖片來源 : 台電高訓中心)

1. 擦拭、整直、鋸頭。
2. 外皮 : 460mm、磨粗 : 60mm。
3. 貼絕緣膠膏帶 : 14.5cm。
4. 整理製作遮蔽銅線，內、外各2紮束緊，留1cm剪斷，做魚勾狀，壓至膠膏帶固定，抓遮蔽銅線成束，再取2卷遮蔽銅線結合，再取1段遮蔽銅線，固定綁紮5紮，完成後白色記號膠帶固定尾端。
5. 剝除外半導 : 410mm(留50mm)。
6. 導體 : 120mm。
7. 記號 : 25mm。(清潔導體、絕緣體、外半導體，由上往下)

(半成品完成 : 30分鐘)

1. 絕緣體(清潔絕緣體，由上往下)、電力錐擦拭清潔，塗矽脂膏，套電力錐至記號膠帶處，撕去記號膠帶，再套接地鐵環，塑膠帶固定電力錐後端，再套入8只電力錐+防水帽1只。
2. 壓接套管U34RT，端子孔、遮蔽銅線、接地眼呈一直線(如下圖鉛筆畫法)，起壓線後1.6~3.2mm起壓(避免壓到實心部份，導致端子破裂)，由外往內4部、每壓一部轉90度。
3. 膠膏帶補平外半導及遮蔽銅線2回(由下而上)，塑膠帶包覆3回(由下而上)。
4. 遮蔽銅線第1條長度，由後往前數第2顆電力錐處，製作接地眼3密紮，第2條長度由後往前數第3 顆電力錐處，製作接地環，反摺遮蔽銅線約5mm，插入O型壓接端子，使用鋼絲鉗壓接，完成後上緊固定螺帽。

          (成品完成 : 30分鐘)

上圖 : 第三站試題一，成品(圖片來源 : 台電高訓中心)

試題二 : 25KV 1/C 500MCM交連PE電纜預張式屋外終端接頭處理

上圖 : 第三站試題二尺寸圖，實際尺寸，請依各考場提供尺寸表自行修改(圖片來源 : 台電高訓中心)

上圖 : 第三站試題二，材料(圖片來源 : 台電高訓中心)

1. 擦拭、整直、鋸頭。
2. 外皮 : 336mm、磨粗 : 60mm。
3. 貼絕緣膠膏帶 : 14.5cm。
4. 整理製作遮蔽銅線，內、外各2紮束緊，留1cm剪斷，做魚勾狀，壓至膠膏帶固定，抓遮蔽銅線成束，固定綁紮5紮，完成後白色記號膠帶固定尾端。
5. 剝除外半導 : 272mm(留64mm)。
6. 導體 : 120mm。
7. 記號 : 50mm。
8. 取薄膠膏帶(配件有附，如下圖一)，貼遮蔽銅線反摺處6mm處 (如下圖二)，第1紮處1圈。(清潔導體、絕緣體、外半導體，由上往下)

圖一

圖二

(半成品完成 : 30分鐘)

上圖 : 第三站試題二，半成品(圖片來源 : 台電高訓中心)

1. 絕緣體擦拭清潔，由上往下，石油精不可碰到外半導體(會腐蝕外半導體)，壓接套管U34RT，端子孔、遮蔽銅線呈一直線(如下圖鉛筆畫法)，起壓線後1.6~3.2mm起壓(避免壓到實心部份，導致端子破裂)，由外往內4部、每壓一部轉90度。
2. 膠膏帶補平遮蔽銅線2回(由下而上)，塑膠帶包覆3回(由下而上)。

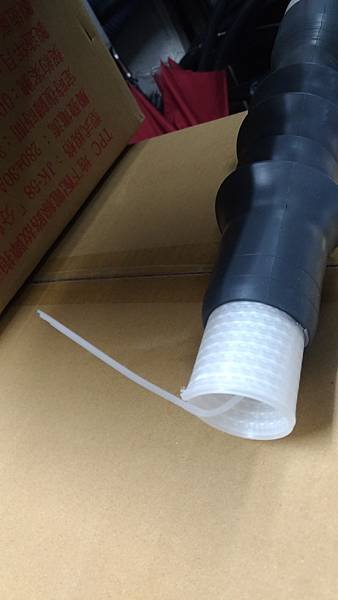

3. 將預張式套管接頭管內之紅色線拉出，再將預張式套管套入電纜，至記號膠帶處，緩緩拉出白色線1~2圈，待開始縮管後，對準記號膠帶邊緣後，手抓住縮管頭，固定位置，再徐徐拉出白色線，直至預張式套管完全包覆電纜。
4.
5.

6.

7. 記號膠帶撕除。

                 (成品完成 : 20分鐘)

試題三 : 25KV 1/C 500MCM交連PE電纜肘型端頭處理

上圖 : 第三站試題三尺寸圖，實際尺寸，請依各考場提供尺寸表自行修改(圖片來源 : 台電高訓中心)

上圖 : 第三站試題三，材料(圖片來源 : 台電高訓中心)

1. 擦拭、整直、不鋸平。
2. 外皮 : 600mm、磨粗 : 60mm。
3. 貼絕緣膠膏帶 : 14.5cm。
4. 整理製作遮蔽銅線，內、外各2紮，束緊，留1cm剪斷，做魚勾狀，壓至膠膏帶固定，抓遮蔽銅線成束，取1卷遮蔽銅線結合，再取1段遮蔽銅線，固定綁紮5紮，完成後白色記號膠帶固定遮蔽銅線束尾端。
5. 鋸斷 : 283mm(留317mm)。
6. 剝除外半導 : 247mm(留70mm)。
7. 導體 : 111mm。
8. 記號 : 25mm。(清潔導體、絕緣體、外半導體，由上往下)

                (半成品完成 : 30分鐘)

上圖 : 第三站試題三，半成品(圖片來源 : 台電高訓中心)

1. 絕緣體(清潔絕緣體，由上往下)、轉接器擦拭清潔，塗矽脂膏，套轉接器頭約與絕緣體平齊、尾至記號膠帶處，撕去記號膠帶，塑膠帶固定轉接器後緣，防止滑動。
2. 壓接套管U34RT，端子孔、遮蔽銅線、接地眼呈一直線，起壓線後1.6~3.2mm起壓(避免壓到實心部份，導致端子破裂)，由外往內4部、每壓一部轉90度。
3. 轉接器擦拭、清潔，塗矽脂膏，塞肘型端頭至底。
4. 膠膏帶包覆補平外半導及遮蔽銅線2回(由下而上)，塑膠帶包覆3回(由下而上)。
5. 遮蔽銅線長度，量至端頭下緣1/2處，製作接地眼，3密紮。

                 (成品完成 : 30分鐘)

上圖 : 第三站試題三，成品

此題全新的轉接器非常緊，所以矽脂膏盡量塗抹多一點，增加潤滑度，如果你拿到是有裂掉的轉接器，那就非常的恭禧你，因為在套入時非常好套，可能不需5秒鐘就可套至定位。

試題四 :25KV 1/C 500MCM交連PE電纜預鑄型屋內終端接頭處理

上圖 : 第三站試題四尺寸圖，實際尺寸，請依各考場提供尺寸表自行修改(圖片來源 : 台電高訓中心)

1. 擦拭、整直、鋸頭。
2. 外皮 : 530mm、磨粗 : 60mm。
3. 貼絕緣膠膏帶 : 14.5cm。
4. 整理製作遮蔽銅線，內、外各2紮束緊，留1cm剪斷，做魚勾狀，壓至膠膏帶固定，抓遮蔽銅線成束，再取1卷遮蔽銅線結合，再取1段遮蔽銅線，固定綁紮5紮，完成後白色記號膠帶固定尾端。
5. 剝除外半導 : 470mm(留60mm)。
6. 導體 : 70mm。
7. 記號 : 26mm。
8. 絕緣體削尖30mm+磨粗。(清潔導體、絕緣體、外半導體，由上往下)

                  (半成品完成 : 40分鐘)

上圖 : 第三站試題四，半成品

1. 絕緣體(清潔絕緣體，由上往下)、電力錐擦拭清潔，塗矽脂膏，套電力錐至記號膠帶處(清潔多餘矽脂膏)，撕去記號膠帶，塑膠帶固定+補平電力錐前、後端。
2. 膠膏帶包覆補平外半導及遮蔽銅線2回(由下往上)，塑膠帶包覆3回(由下往上)。
3. 壓接套管U34RT，端子孔、遮蔽銅線、接地眼呈一直線(如下圖鉛筆畫法)，起壓線後1.6~3.2mm起壓(避免壓到實心部份，導致端子破裂)，由外往內4部、每壓一部轉90度。
4. 塑膠帶補平壓接套管及導體凹陷處。
5. 矽橡皮膠帶包覆起點，由電力錐中間凸出處上緣起纏，包覆至壓接套管2/3處，再用塑膠帶纏2圈固定。
6. 遮蔽銅線長度，取至電力錐前緣，製作接地眼3密紮。

        (成品完成 : 25分鐘)

上圖 : 第三站試題四，成品(圖片來源 : 台電高訓中心)

注意事項:

1.施工前，擦拭、整直的動作一定要做出來，扣分重點。

2.考前一週內，千萬不要磨刀，因考前練習下刀的力道己習慣，考前再磨利後，上考場下刀的力道若拿捏不準，會傷到絕緣體，像我就是考前一天練習完成後，就磨刀，結果第二天上考場，下刀力道沒控制好，傷到絕緣體，還好只有2條約1~2公分，我趕緊用細砂紙將刮痕磨掉，再塗少許矽脂膏，增加亮度，應有被扣一些分數吧! 所以此站監評最會抓的就是絕緣體上的刮痕，半成品完成後監評會用手去觸摸是否有刮痕，扣分標準，請參照檢定手冊評分表。

3.半成品完成後，外半導皮要留下，監評要檢查是否每片在15mm內，外皮也要留下檢查，如果下刀太輕，外半導皮剝下太寬時，就用剪刀將皮剪至1~1.5公分，扣分重點。

4.導體上的內半導體要清除乾淨，最好不要超過0.5mm。

5.半成品完成後，監評會拿你的鋼尺，量測施工尺寸，扣分重點。

6.半成品、成品完成後，放置於施工椅上缺口處，應用白細布墊在半成品、成品下面，保護施工品不被刮傷。

7.壓接時，先將壓接端子固定於壓縮鍵上，再將導體插入壓接端子孔內，確認至底部，一手扶電纜、一手握壓接器壓柄，再開始進行壓接。

8.若壓接器油壓失效，也就是在壓接時壓2~3下就失壓(沒壓力時按壓正常，當有壓力時就失壓，我考試時就是這樣)，在檢查工具時無法檢查出來，就趕快報告監評，更換壓接器(記得壓縮鍵要更換為正確尺寸哦!)。

9.塑膠帶、膠膏帶長度不夠時可用接續方式使用，施工完成後，塑膠帶一定要用剪刀剪斷結束，否則扣分很重哦! 膠膏帶可用撕斷方式結束，帶與帶間重疊約1/2。

10.施工完成後，皆要用白細布擦拭施工件，貼號碼牌，整理場地及工具，扣分重點。

若沒被叫進去簽名，表示你這站安全過關。
